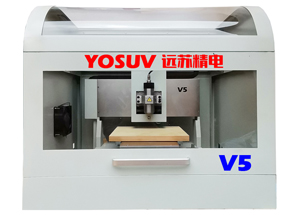

電路板雕刻機，又稱PCB雕刻機、電路板刻制機、線路板刻制機。即采用機械雕刻技術直接刻制電路圖形，制作電路板的設備。電路板的制作是電子產品研發過程中最關鍵的環節，必須根據不同的產品去量身設計和制作。相對于電路板工廠采取的腐蝕法制作電路板的工藝而言，電路板雕刻機則提供了一種快速、環保的制板方法，為實驗室制作電路，小批量制作電路和電子產品的研發提供了極大的便利。
1、為了滿足學生電子設計制作、EDA實踐、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性實驗要求，遠蘇精電精心設計了多套實驗室配置方案，為學生自主學習、合作學習、研究性學習提供必要條件，加強學生實踐能力和創新能力的培養。通過電子產品從原理設計、工藝設計、樣機制作的全過程。實現對學生和工程師素質的培養；同時學習和掌握物理機械法制板工藝。
2、遠蘇精電為客戶提供包括高精度、智能化的物理雕刻制板設備、環保型工業級化學制板設備，環保、高效、工藝完整的工業級單層、雙層板制板設備的全系列產品。該系列產品是高校、高職電子工藝教學、教師科研項目的研發、學生電路設計制作實習以及電子設計大賽的首選設備，同時也是科研單位、軍工企業、電子愛好者、電子企業等單位，小批量、多品種的樣品PCB制作的理想工具。
3、“遠蘇精電快速線路板刻制系統軟件”是由遠蘇精電獨立開發的一套適用于政府機構、企事業單位、學校、各類組織和個人進行線路板刻制的軟件。用戶只需在計算機上完成PCB文件設計并根據其生成的Gerber文件，本機即可直接識別，根據用戶設定的參數，自動生成加工路徑，通過計算機通訊接口傳送給雕刻機的控制系統，完成鉆孔、雕刻、割邊、鑼孔等功能，制作出精美的線路板。軟件操作簡單，顯示線路板尺寸、顯示鼠標當前所在的位置坐標，尺寸單位公英制切換，自動統計過孔直徑與數量信息，自動原點定位，實時顯示加工路徑，實時顯示完成百分比與預計結束時間。
遠蘇系列線路板雕刻機提供了許多人性化的功能，這里例舉幾個常用的功能：
智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。
坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。
隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。
隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。
銑雕：把板面上不需要的銅皮全部銑掉。
萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。
自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。
支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。
智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。
支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。
主要功能：
1.可在覆銅板上鉆孔，雕刻線路，割邊，銑平面，萬能挖孔；
2.可透銑、沿外形線進刀，使電路板與板材分離；
3.具有原點直接設置、復位功能；
4.利用軟件虛擬加工，可預覽加工路徑；
5.實時顯示加工路徑、進度，方便控制與觀察；
6.多孔徑鉆孔一次完成，省卻了頻繁的換刀工序；
7.高轉速主軸電機，轉速達60000rpm；
8.智能化轉速控制，可根據刀具自動優化主軸轉速；
9.采用梯形定位銷定位，5個定位孔，定位更精確；
10.設備配套自主研發的PCB雕刻機專業軟件，能夠實現脫機仿真虛擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、任意區域選擇雕刻、智能雕刻、刀具選擇及換刀提醒等功能；
11.設備具有自我保護功能，XYZ雙重限位保護，超限自停；
12.軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體；
13.配套資源：配備演示視頻，讓企業員工及院校學生上手更快速；
14.PCB雕刻機兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件；
15.鋼板機身，金屬安全防塵罩，透明可視窗，外觀大氣沉穩。
功能特點
16.速度快，直接用EDA/CAD設計數據，所見即所得，像繪圖一樣便捷；
17.精度高，功能強，從單面板到雙面板，從數字模擬電路板到高頻板；
18.無環保問題，桌面設備，適合實驗室、教室等多種場所；
19.操作簡單，不必懂PCB工藝，任何技術人員都可以使用；
20.配置靈活，多用途，適合高端開發即時制作樣品，也適合教學或小批量制作。
主要參數：
加工面板：300*300mm
行程尺寸：345*355mm
加工面數：單面板/雙面板
驅動方式：X、Y、Z軸精密步進電機
主軸轉速：0~60000rpm
移動速度：可調，根據需求自行設置刀具庫及移動速度
雕刻速度：6.0m/min
加工線距：4mil(0.1016mm)
加工線徑：6mil(0.1524mm)
鉆孔深度：（0.02~6）mm
鉆孔孔徑：（0.3~3.175）mm
鉆孔速度：150strokes/min(Max)
控制方式：電腦控制
通信接口：RS-232串口/USB
操作系統：Windows XP/Win 7/Win 10
電源：交流（220±22）V,(50±5)Hz
功耗：260W
重量：125kg
外形尺寸：長*寬*高（680*660*560）mm
標配
保護罩
選配
底柜、計算機
