精電科技PCB制板方案
（305*305mm方案）

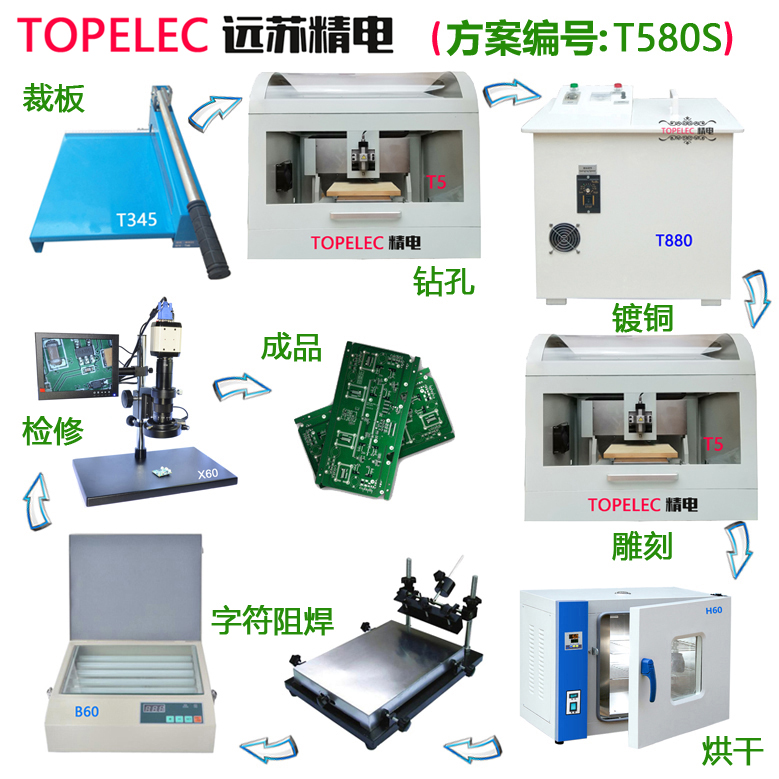

              本方案編號:T580S
方案配置：
裁板機：型號 T345 切割長度 345mm
雕刻機：型號 T5 雕刻面積 305*305mm
過孔電鍍機：T880 鍍銅面積 340*340mm
PCB曝光機：型號B60
字符絲印機：型號S60
視頻檢測儀：型號X60
PCB烘箱：型號H60
放大鏡：T100 放大倍數 10倍
配件：雕刻刀 1套/10把 雕刻鉆1套/10把
耗材：覆銅板10片 規格：標配

天津遠蘇精電科技有限公司

生產工藝及生產過程：
PCB雕刻制板工藝：（單面）
裁板－鉆孔－雕刻－阻焊－字符－板面處理－檢修－成品
PCB雕刻制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－阻焊－字符－板面處理－檢修－成品


工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
阻焊：用曝光機對雕刻好的PCB板進行曝光，將曝光好的PCB板進行綠油阻焊。
字符：用絲印機對做好阻焊的PCB板進行字符的絲印。
烘干：對做好字符及阻焊的PCB板進行烘干，以便進行焊接。
板面處理：將雕刻好的線路板進行表面處理，便于焊接。
檢修：通過放大設備處理表面細微金屬碎屑，以便于達到最佳效果。



設備配置：
T5雕刻機
產品概述： 精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

產品亮點
•    1.機器配有保護復位鈕：當X、Y、Z超限保護后，可按下保護復位鈕，同時移動X、Y、Z軸回到正常位置。
•    2.急停按鈕，在機器處于緊急情況時，可以通過急停按鈕快速停止機器工作。
•    3.自動原點定位:可以從任意位置自動回到設定的零點。同時有原點記憶功能。
•    4.雙面板自動定位技術：保證了定位的精確性與正確性。
•    5.斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。停止續雕。
•    6.模擬加工：根據設定的參數，虛擬顯示實際加工過程，便于初學者快速了解設備。
•    7.實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
•    8.區域選擇雕刻：選擇任意區域，進行雕刻。滿足補雕及精雕的需要，同時節省時間。
•    9.組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
•    10.萬能鉆孔：使用挖孔刀挖出任意孔，減少了換鉆頭的次數，同時實現了槽孔的多樣性。
•    11.外形銑割：板子雕刻完成后進行外形銑割，設備按照設計好的keepout線進行割邊。
•    12.智能主軸轉速優化功能，根據刀具自動優化主軸轉速，從而提高工作效率及雕刻精度。
•    13.隨機附有吸塵設備，防止粉塵對環境的危害。
•    14.配備兼容性軟件，兼容目前市面上主流EDA及pcb設計軟件系統。
•    15.傻瓜式操作軟件，簡單易學，只需30分鐘即可熟練操作機臺。
•    16.隨機附帶視頻教學光盤。
•    17.帶LED照明，方便對位及觀察操作過程。
•    18.隨機贈送配套學習教材。
________________________________________

硬件功能簡介
1、    可在覆銅板上鉆孔，雕刻線路，割邊，銑平面，萬能挖孔；
2、    可透銑、沿外形線進刀，使電路板與板材分離；
3、    具有原點直接設置、復位功能；
4、    利用軟件虛擬加工，可預覽加工路徑；
5、    實時顯示加工路徑、進度，方便控制與觀察；
6、    多孔徑鉆孔一次完成，省卻了頻繁的換刀工序；
7、    高轉速主軸電機，轉速達60000rpm；
8、    智能化轉速控制，可根據刀具自動優化主軸轉速；
9、    采用梯形定位銷定位，5個定位孔，定位更精確；
10、    設備配套自主研發的PCB雕刻機專業軟件，能夠實現脫機仿真虛擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、任意區域選擇雕刻、智能雕刻、刀具選擇及換刀提醒等功能；
11、    設備具有自我保護功能，XYZ雙重限位保護，超限自停；
12、    軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體；
13、    配套資源：配備演示視頻，讓企業員工及院校學生上手更快速；
14、    設備兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件；
15、    金屬烤漆機身，金屬安全防塵罩，透明可視窗，外觀大氣沉穩；
16、    速度快，直接用EDA/CAD設計數據，所見即所得，像繪圖一樣便捷；
17、    精度高，功能強，從單面板到雙面板，從數字模擬電路板到高頻板；
18、    無環保問題，桌面設備，適合實驗室、教室等多種場所；
19、    操作簡單，不必懂PCB工藝，任何技術人員都可以使用；
20、    配置靈活，多用途，適合高端開發即時制作樣品，也適合教學或小批量制作。

軟件功能簡介
21、    放大、縮小功能，點擊對應的按鈕可以放大或者縮小視圖界面。
22、    頂層、底層按鈕，可以快捷查看設計圖的頂層和底層。
23、    刀具：可自由添加刀具參數。
24、    仿真：可脫機仿真運行，查看工作路徑以及預估工作時間。
25、    移動：可通過電腦控制機器移動，也可通過設備按鈕控制移動。
26、    操作：所有工作過程操作簡便，所見即所得，上手快，無需專業知識即可輕松操作。
27、    軟件最下方實時顯示光標所在坐標，線路板基本信息，加工剩余時間等信息。
28、    運行、暫停、停止：工作過程中根據需要隨時暫停、運行以及停止操作。
29、    可在軟件設置中設置工作完成后關閉雕刻機及計算機，方便無人值守時自動完成工作。
30、    智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。
31、    坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。
32、    隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。
33、    隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。
34、    銑雕：把板面上不需要的銅皮全部銑掉。
35、    萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。
36、    自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。
37、    支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。
38、    智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。
39、    支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
40、    使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。
41、    設備隨機附有吸塵設備，防止粉塵對環境的危害。
42、    配備兼容性軟件，兼容目前市面上主流EDA及pcb設計軟件系統。
43、    傻瓜式操作軟件，所見即所得，清晰簡潔，只需15分鐘即可熟練操作設備。
44、    設備發貨隨機附帶視頻教學光盤，專業技術工程師手把手教您使用設備。
45、    設備配置快速線路板刻制系統軟件，軟件具有數據處理、存儲和設備驅動功能。
46、    設備具有超限保護功能，當X、Y、Z軸因操作不當超出行程范圍時自動啟動限位保護，避免操作不當對設備帶來損壞。
47、    設備自帶LED照明，方便板面對位及觀察操作過程。
48、    防塵隔音外罩帶有透明有機玻璃視窗，方便工作中從不同角度觀察雕刻效果。
49、    隨機贈送配套學習教材，送電子書及紙質配套資料。
50、    無人值守設備自動關機，自動關閉電腦。

T345裁板機
產品概述： 精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸    345mm
外形尺寸    480*365*180mm
重量    12.5kg
________________________________________
產品亮點
•    特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。
•    流線型的外觀符合人體工程學的設計。
•    配置水平對位功能，可以方便的切割固定形狀的PCB板。
•    最大切割長度345mm，最大切板厚度3.5mm。
•    具有對位和固定標尺，精度更高，使用更方便。
•    防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
T345高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。



T880

技術參數

• 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
• 電鍍件往復運動功能：機器內部配有搖擺夾具，可以往復運動，通過調速，可控制工作速度。
• 一體化的設計：使整機結構緊湊，移動方便，擺放不占地方。
• 密封式的設計：保證電鍍液不受污染，保證電鍍質量。
• 環保制板：設備附帶環保電鍍耗材，無甲醛成分，對人體及環境無害。

T880過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化藝。




PCB曝光機E60


產品概述：
用于在線路板制作過程中對于PCB板進行曝光。
主要功能：
該機采用智能數字控制，曝光時間更精確，并且該機體積小，結構緊湊，光源穩定，低電壓仍可正常啟動，波長與各感光材料吻合良好，能達到更好的曝光效果。

技術指標：
1、電源：220V                4、曝光時間：0~999秒
2、功率：16W                 5、曬版面積：300*210 mm
3、 光源：LED紫外光          6、體積：320*320*90mm


字符絲印機S60

產品概述：
用于制板過程中對于PCB板字符的印刷。
主要功能：
1、適用于PCB字符印刷，手工操作。
2、手動易于調校，操作簡單，準確可靠。
3、工作面積：320x440mm









視頻檢測儀X60

產品概述：
用于對制作好的PCB進行視頻放大檢測，以便于達到最佳的制板效果。
主要功能：
圖像傳感器:200萬像素，1/3INCH
有效像素:1600×1200
幀率:15
清晰度:最高超過800線（水平）
白平衡:自動
亮度控制:自動
顏色:彩色/灰度
鏡像:支持左右/上下
OSD:英文/中文
圖像保存:支持，根據分辨率不同，最高24幅（512M DDR）
圖像對比:支持靜態圖像與動態圖像1/2屏對比
邊沿增強:支持
對比度:支持
色度:支持
十字光標:支持，多色
橫線豎線:支持，多色，各兩條，位置可移
數字降噪:支持
接口:VGA（RGB）720P/1024×768/1280×1024/1366×768 @ 60HZ
AV輸出:高清520線


PCB烘箱H60


產品概述：
用于在線路板制作過程中對于PCB板進行烘干。
技術指標：
（1）有效工作臺面積 340mmX325mmX320mm
（2）控溫范圍        室溫+10---250°C
（3）恒溫波動度      ±1°C
（4）定時范圍        1—9999min
（5）電源電壓        220V/50Hz
（6）輸入功率        550W
