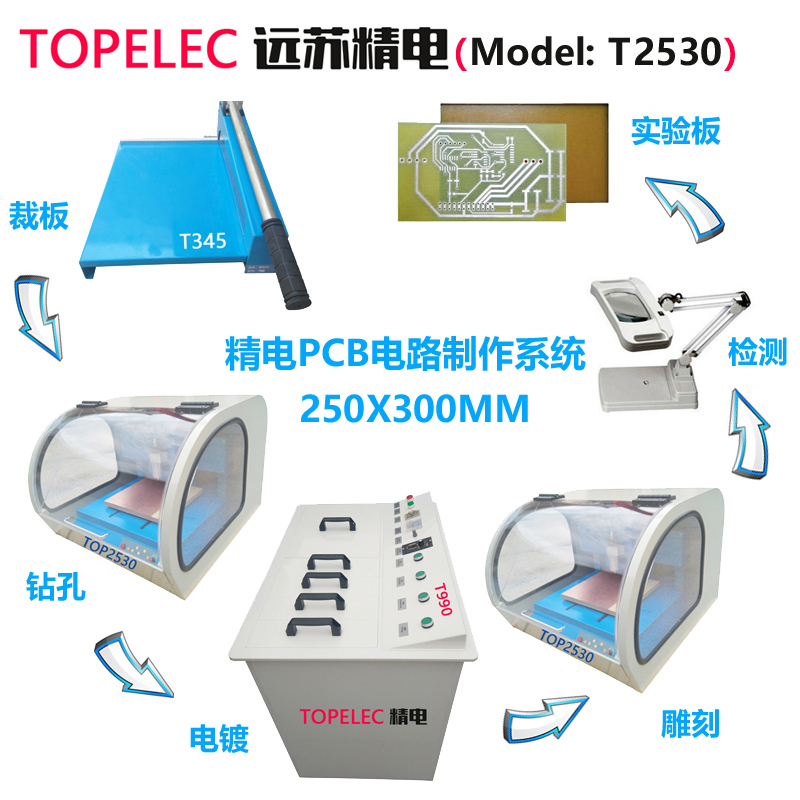

精電科技PCB制板方案
（250*300mm方案）
              本方案編號:T2530
方案配置：
裁板機：型號 T345 切割長度 345mm
雕刻機：型號 TOP2530 雕刻面積 250*300mm
過孔電鍍機：T990 鍍銅面積 340*340mm
放大鏡：T100 放大倍數 10倍
配件：雕刻刀 1套/10把 雕刻鉆1套/10把
耗材：覆銅板10片 規格：標配

天津遠蘇精電科技有限公司

生產工藝及生產過程：
PCB雕刻制板工藝：（單面）
裁板－鉆孔－雕刻－板面處理－檢修－成品
PCB雕刻制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－板面處理－檢修－成品


工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
阻焊：用曝光機對雕刻好的PCB板進行曝光，將曝光好的PCB板進行綠油阻焊。
字符：用絲印機對做好阻焊的PCB板進行字符的絲印。
烘干：對做好字符及阻焊的PCB板進行烘干，以便進行焊接。
板面處理：將雕刻好的線路板進行表面處理，便于焊接。
檢修：通過放大設備處理表面細微金屬碎屑，以便于達到最佳效果。



TOP2530雕刻機
產品概述： 精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

產品亮點

• 自動原點定位：可以從任意位置自動回到設定的零點，重復精度更高。
• 定位銷與不對稱定位技術：保證了定位的精確性與正確性。
• 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
• 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
• 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置，便于觀察。
• 任意區域選擇雕刻：選擇任意區域，進行雕刻，可選擇區域外或者區域內雕刻，可以局部雕刻。
• 組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
• 萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數，可以鑼異形孔，可以開槽，大大增加了pcb設計的多樣性。
• 外形銑割：板子雕刻完成后進行外形銑割，可以加工任意形狀的pcb板。
• 智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。

雕刻機配套軟件（快速線路板刻制系統軟件）

快速線路板刻制系統軟件由我公司自主開發，所見即所得的軟件技術，告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。

功能簡介

T345裁板機
產品概述： 精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸    345mm
外形尺寸    480*365*180mm
重量    12.5kg
________________________________________
產品亮點
•    特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。
•    流線型的外觀符合人體工程學的設計。
•    配置水平對位功能，可以方便的切割固定形狀的PCB板。
•    最大切割長度345mm，最大切板厚度3.5mm。
•    具有對位和固定標尺，精度更高，使用更方便。
•    防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
T345高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。



T990電鍍機
產品概述： T990高精度專業過孔電鍍機在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常見用于雙面線路板的制作。本機自帶電鍍件往復運動功能，將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松完成金屬孔化工藝。本工藝環保制板，對人體及環境無傷害，適合企業研發、院校教學及研究院所使用。

技術參數

設備簡介

1、設備具有五個槽位，槽體采用高強度耐酸堿材料一體整裝。每個槽位配置恒溫裝置，采用耐腐蝕加熱管，具有鼓氣，自動恒溫功能，氣流量、工作時間及溫度可預設，完工后自動提醒，操作簡單方便，自動化程度高，貫孔導通率確保100%。對雙面，多面線路板等非金屬材料進行黑孔電鍍、化學沉銅、再電鍍加厚。

2、設備采用電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵，使電鍍形成微循環，同時采用電鍍往復運動，通過調速可控制電鍍速速，從而提高過孔電鍍的質量。

3、過孔工藝：黑孔采用環保的化學成分，液體可以通過節流閥回收循環利用，也便于設備定期的維護保養。

4、結構特點：萬向滾輪，方便隨意移動位置。機體儲物槽設計，方便配件及工具存放。

產品亮點

• 將前期處理集機身一體，機器自帶黑孔，整孔微蝕，電鍍，鍍錫五槽，更方便操作。可靠性更強。
• 采用新型環保黑孔化直接電鍍工藝，不含傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質，屬于環保型產品。
• 槽體采用耐酸堿材。不易受腐蝕。
• 恒溫裝置采用鈦加熱管，能自動恒溫。
• 槽體工作時間、溫度可預設。
• 傻瓜式操作，自動化程度高，過孔導通率可達100%。
• 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
• 電鍍件往復運動功能：通過調速，可控制電鍍速度。
• 環保無污染：T990采用新型環保黑孔化直接電鍍工藝，安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質在配方中的使用，屬于環保型產品。
• 操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率100%。
• 一體化的設計：使整機結構緊湊。
• 密封式的設計：保證電鍍液不受污染，保證電鍍質量。

產品用途

T990過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。
