首頁 PCB雕刻機 PCB雕刻機快速PCB線路板制作方案 A30S

快速PCB線路板制作方案 A30S
型號：A30S

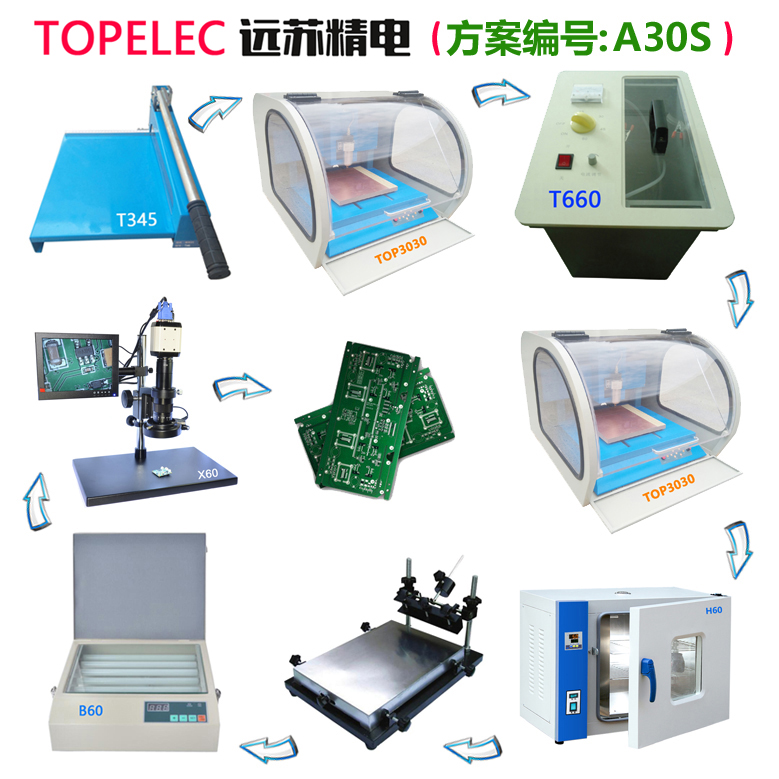

產品配置：雕刻機TOP3030+電鍍機T660+裁板機T345+曝光機B60+絲印機S60+視頻檢測儀X60+烘箱H60+配件包+耗材包

立即咨詢

產品詳情聯系我們

精電科技PCB制板方案
（300*300mm方案）
本方案編號:A30S
方案配置：
裁板機：型號 T345 切割長度 345mm
雕刻機：型號 TOP3030 雕刻面積 300*300mm
過孔電鍍機：T660 鍍銅面積 305*305mm
PCB曝光機：型號B60
字符絲印機：型號S60
視頻檢測儀：型號X60
PCB烘箱：型號H60
放大鏡：T100 放大倍數 10倍
配件：雕刻刀 1套/10把雕刻鉆1套/10把
耗材：覆銅板10片規格：標配

天津遠蘇精電科技有限公司

生產工藝及生產過程：
PCB雕刻制板工藝：（單面）
裁板－鉆孔－雕刻－阻焊－字符－板面處理－檢修－成品
PCB雕刻制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－阻焊－字符－板面處理－檢修－成品

工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
阻焊：用曝光機對雕刻好的PCB板進行曝光，將曝光好的PCB板進行綠油阻焊。
字符：用絲印機對做好阻焊的PCB板進行字符的絲印。
烘干：對做好字符及阻焊的PCB板進行烘干，以便進行焊接。
板面處理：將雕刻好的線路板進行表面處理，便于焊接。
檢修：通過放大設備處理表面細微金屬碎屑，以便于達到最佳效果。

TOP3030雕刻機
產品概述：精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

加工范圍	單雙面板
加工面積	300×300mm
Z軸行程	105mm
最小加工線徑	4mil（0.1mm）
最小加工線距	4mil（0.1mm）
分辨率	0.02mil(0.5um)
工作速度	4.8m/min
主軸轉速	0～60000r/min，無級可調速（設備工作過程中軟件根據路徑自動計算并優化主軸轉速）
主軸功率	0.09kW（高速自冷主軸，持續工作8小時以上）
直線導軌	進口直線導軌
傳動方式	進口滾珠絲桿（分辨率高達1um）
鉆孔孔徑	0.2～3.5MM
鉆孔深度	0.01-3.5mm
鉆孔速度	180(孔/min)
控制方式	電腦控制
通信方式	RS-232/USB
操作系統	Windons 98/2000/XP/Vista/Win7/Win8/Win10/Win11
最小內存配置	1GB
體積	630mm（L）×710mm（W）×450mm（H）
重量	130kg
消耗功率	350 W
電源	220V/50HZ
支持軟件	支持Protel99se、DXP、Altium Designer、PADS、Eagle、Cadence、Proteus、CAM350、AutoCAD等常用EDA軟件（支持所有pcb及gerber格式的文件）

產品亮點

自動原點定位：可以從任意位置自動回到設定的零點，重復精度更高。
定位銷與不對稱定位技術：保證了定位的精確性與正確性。
斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置，便于觀察。
任意區域選擇雕刻：選擇任意區域，進行雕刻，可選擇區域外或者區域內雕刻，可以局部雕刻。
組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數，可以鑼異形孔，可以開槽，大大增加了pcb設計的多樣性。
外形銑割：板子雕刻完成后進行外形銑割，可以加工任意形狀的pcb板。
智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。

雕刻機配套軟件（快速線路板刻制系統軟件）

快速線路板刻制系統軟件由我公司自主開發，所見即所得的軟件技術，告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。

功能簡介
1、放大、縮小功能，點擊對應的按鈕可以放大或者縮小視圖界面。

2、頂層、底層按鈕，可以快捷查看設計圖的頂層和底層。

3、刀具：可自由添加刀具參數。

4、仿真：可脫機仿真運行，查看工作路徑以及預估工作時間。

5、移動：可通過電腦控制機器移動，也可通過設備按鈕控制移動。

6、操作：所有工作過程操作簡便，所見即所得，上手快，無需專業知識即可輕松操作。

7、軟件最下方實時顯示光標所在坐標，線路板基本信息，加工剩余時間等信息。

8、運行、暫停、停止：工作過程中根據需要隨時暫停、運行以及停止操作。

9、可在軟件設置中設置工作完成后關閉雕刻機及計算機，方便無人值守時自動完成工作。

10、智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。

11、坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。

12、隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。

13、隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。

14、銑雕：把板面上不需要的銅皮全部銑掉。

15、萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。

16、自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。

17、支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。

18、智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。

19、支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。

20、使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。

21、設備隨機附有吸塵設備，防止粉塵對環境的危害。

22、配備兼容性軟件，兼容目前市面上主流EDA及pcb設計軟件系統。

23、傻瓜式操作軟件，所見即所得，清晰簡潔，只需15分鐘即可熟練操作設備。

24、設備發貨隨機附帶視頻教學光盤，專業技術工程師手把手教您使用設備。

25、設備配置快速線路板刻制系統軟件，軟件具有數據處理、存儲和設備驅動功能。

26、設備具有超限保護功能，當X、Y、Z軸因操作不當超出行程范圍時自動啟動限位保護，避免操作不當對設備帶來損壞。

27、設備自帶LED照明，方便板面對位及觀察操作過程。

28、防塵隔音外罩帶有三面有機玻璃視窗，方便工作中從不同角度觀察雕刻效果。

29、隨機贈送配套學習教材，送電子書及紙質配套資料。

30、無人值守設備自動關機，自動關閉電腦。

T345裁板機
產品概述：精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數
最大切板尺寸   345mm
外形尺寸   480365180mm
重量   12.5kg

產品亮點
•   特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。
•   流線型的外觀符合人體工程學的設計。
•   配置水平對位功能，可以方便的切割固定形狀的PCB板。
•   最大切割長度345mm，最大切板厚度3.5mm。
•   具有對位和固定標尺，精度更高，使用更方便。
•   防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。

產品用途
T345高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。

T660電鍍機
產品概述： T660高精度專業過孔電鍍機在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常見用于雙面線路板的制作。本機自帶電鍍件往復運動功能，將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松完成金屬孔化工藝。本工藝環保制板，對人體及環境無傷害，適合企業研發、院校教學及研究院所使用。

技術參數

最大板面	*305305mm**
最小孔徑	0.4mm
最大厚徑比	2.5：1
輸出電流	0-5A
工作電壓	220V/50HZ
外形尺寸	580mm（L）×460mm（W）×430mm（H）
重量	36kg

產品亮點

電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
電鍍件往復運動功能：通過調速，可控制電鍍速度。
一體化的設計：使整機結構緊湊。
密封式的設計：保證電鍍液不受污染，保證電鍍質量。

產品用途

T660過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝。

PCB曝光機E60

產品概述：
用于在線路板制作過程中對于PCB板進行曝光。
主要功能：
該機采用智能數字控制，曝光時間更精確，并且該機體積小，結構緊湊，光源穩定，低電壓仍可正常啟動，波長與各感光材料吻合良好，能達到更好的曝光效果。

技術指標：
1、電源：220V                4、曝光時間：0~999秒
2、功率：16W                 5、曬版面積：300*210 mm
3、光源：LED紫外光          6、體積：320*320*90mm

字符絲印機S60

產品概述：
用于制板過程中對于PCB板字符的印刷。
主要功能：
1、適用于PCB字符印刷，手工操作。
2、手動易于調校，操作簡單，準確可靠。
3、工作面積：320x440mm

視頻檢測儀X60

產品概述：
用于對制作好的PCB進行視頻放大檢測，以便于達到最佳的制板效果。
主要功能：
圖像傳感器:200萬像素，1/3INCH
有效像素:1600×1200
幀率:15
清晰度:最高超過800線（水平）
白平衡:自動
亮度控制:自動
顏色:彩色/灰度
鏡像:支持左右/上下
OSD:英文/中文
圖像保存:支持，根據分辨率不同，最高24幅（512M DDR）
圖像對比:支持靜態圖像與動態圖像1/2屏對比
邊沿增強:支持
對比度:支持
色度:支持
十字光標:支持，多色
橫線豎線:支持，多色，各兩條，位置可移
數字降噪:支持
接口:VGA（RGB）720P/1024×768/1280×1024/1366×768 @ 60HZ
AV輸出:高清520線

PCB烘箱H60

產品概述：
用于在線路板制作過程中對于PCB板進行烘干。
技術指標：
（1）有效工作臺面積 340mmX325mmX320mm
（2）控溫范圍        室溫+10---250°C
（3）恒溫波動度      ±1°C
（4）定時范圍        1—9999min
（5）電源電壓        220V/50Hz
（6）輸入功率        550W
